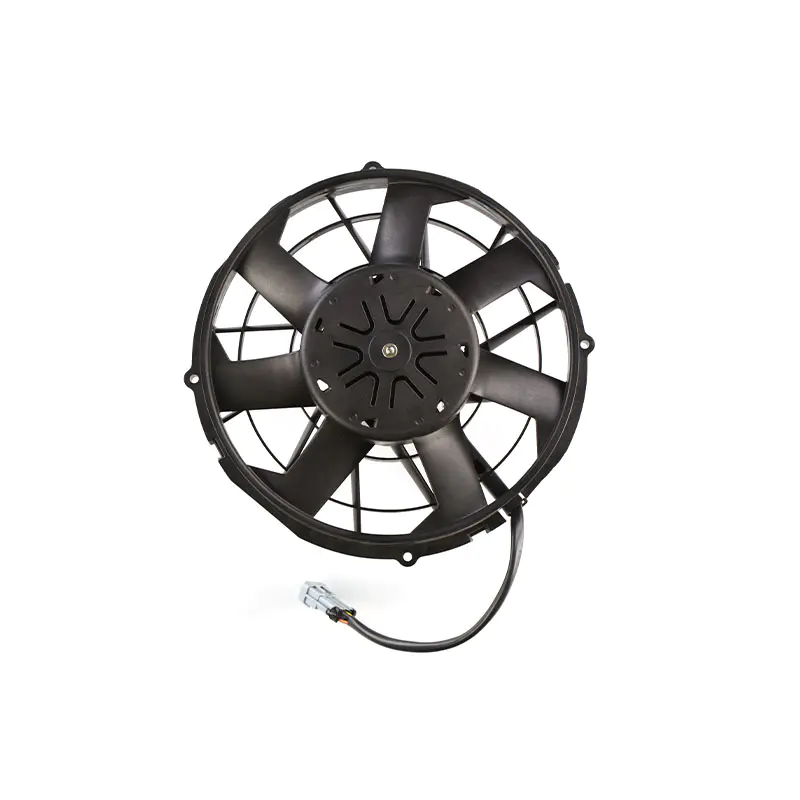

Care este principiul comutației fanilor fluxului axial fără perie DC?

Principiul comutației Ventilatoare de flux axial fără perie DC se bazează pe o tehnologie avansată de comutație electronică, care abandonează complet comutatorul mecanic și periile din motoarele cu periat tradițional, obținând astfel o funcționare mai eficientă, mai fiabilă și mai liniștită.

1. Prezentare generală a principiilor de bază
Nucleul principiului comutației Ventilatoare de flux axial fără perie DC este de a controla cu exactitate direcția de curgere și calendarul curentului din interiorul motorului printr -un controler electronic, conducând astfel rotorul motorului să se rotească continuu și lin. În acest proces, nu este nevoie de contact fizic între perii și comutatori, ceea ce reduce uzura și frecarea mecanică și îmbunătățește eficiența și durata de viață generală a motorului.

2. Componente și funcții cheie
Stator și rotor:
Stator: de obicei din foi de oțel din siliciu laminat, cu înfășurări multifazate încorporate în interior pentru a genera un câmp magnetic rotativ.
Rotor: realizat din magneți permanenți (cum ar fi magneți rari de pământ), poate genera un câmp magnetic constant fără excitație externă de putere. Rotorul se rotește sub acțiunea câmpului magnetic rotativ generat de stator.
Senzor de poziție:
Senzorii de poziție comună includ senzorul de hol și senzorul fotoelectric. Acești senzori sunt folosiți pentru a detecta poziția rotorului în timp real și pentru a oferi informații exacte de poziție ale rotorului controlerului electronic.
Controler electronic:
Controlerul electronic este componenta principală a Ventilatoare de flux axial fără perie DC . Controlează secvența de putere și calendarul fiecărei înfășurări de fază prin algoritmi complexi pe baza informațiilor despre poziția rotorului furnizată de senzorul de poziție, realizând astfel comutarea și reglarea vitezei motorului.

3. Explicație detaliată a procesului de comutare
Detectarea poziției:
Când începe ventilatorul, senzorul de poziție începe să funcționeze, detectează poziția rotorului în timp real și alimentează informațiile de poziție înapoi la controlerul electronic.
Control curent:
Conform informațiilor de poziție primite, controlerul electronic generează o secvență specifică de curenți de undă pătrată prin controlul pornirii și opririi a șase tuburi MOS (sau a altor dispozitive de comutare a puterii). Acești curenți trec prin înfășurările statorului, la rândul său, pentru a genera un câmp magnetic rotativ.
Acțiune de câmp magnetic:
Câmpul magnetic rotativ generat de stator interacționează cu magneții permanenți de pe rotor pentru a genera forță electromagnetică și a conduce rotorul să se rotească. Pe măsură ce poziția rotorului se schimbă, regulatorul electronic ajustează continuu secvența de alimentare pentru a se asigura că direcția câmpului magnetic este întotdeauna în concordanță cu direcția mișcării rotorului, obținând astfel o rotație continuă.
Realizarea comutației:
Când rotorul se rotește într -o anumită poziție, senzorul de poziție detectează informațiile de poziție noi și îl trimite la controlerul electronic. Controlerul electronic schimbă secvența de alimentare în funcție de informațiile de poziție noi, astfel încât direcția câmpului magnetic al statorului se schimbă, conducând astfel rotorul să continue să se rotească în direcția următoare. Acest proces se repetă continuu, realizând comutarea continuă și rotația motorului.

Iv. Avantaje și aplicații
Fanii de flux axial fără perie DC au multe avantaje față de fanii tradiționali periați:

Eficiență ridicată: eficiența motorie este îmbunătățită semnificativ din cauza uzurii mecanice reduse și a frecării.

Viață lungă: designul fără perii extinde durata de viață a motorului.

Zgomot scăzut: comutarea electronică reduce vibrațiile mecanice și zgomotul.

Fiabilitate ridicată: reduce riscul timpului de oprire cauzat de uzura periei și eșecul comutatorului.

Prin urmare, ventilatoarele de flux axial fără perie DC sunt utilizate pe scară largă în răcirea computerului, ventilația industrială, aerul condiționat auto, aparatele de uz casnic și alte câmpuri, devenind mainstream -ul tehnologiei moderne de fani.

Principiul de comutare al ventilatoarelor de flux axial fără perie DC este un proces de control precis bazat pe tehnologia de comutare electronică. Prin munca coordonată a senzorilor de poziție, a controlerelor electronice, a stattorilor și a rotorilor, se realizează rotația continuă și netedă a motorului. Această tehnologie nu numai că îmbunătățește performanța și fiabilitatea fanului, dar promovează și progresul continuu și dezvoltarea tehnologiei fanilor.
